模拟信号链与 ADC/DAC​

现实世界是连续的模拟量（温度、压力、声音、光照），而数字芯片只能处理 0 和 1。模拟信号链 (Analog Signal Chain) 的使命，就是将微弱的物理信号经过放大、滤波、缓冲后，精确地交给 ADC 转换为数字信号，或将 DAC 输出的数字量还原为模拟驱动量。

1. 运算放大器 (Op-Amp) 核心机制​

理想运放具有两个极其核心的分析法则：

  1. 虚短 (Virtual Short)：运放同相输入端 V+V_+ 与反相输入端 V−V_- 电压相等 (V+=V−V_+ = V_-)。
  2. 虚断 (Virtual Open)：理想运放输入阻抗无穷大，流入 V+V_+ 和 V−V_- 的电流为 zero (I+=I−=0I_+ = I_- = 0)。
           运放三大基础电路拓扑

1. 同相放大器 (Non-Inverting Amplifier)
             Vin ---+---(+)
                    |       \
                    |        >-----+--- Vout
                    |       /      |
             GND--[R1]--(-)-+     [R2]
                        |          |
                        +----------+
   增益公式:  A_v = 1 + \frac{R_2}{R_1}

2. 反相放大器 (Inverting Amplifier)
             GND-------(+)
                            \
                             >-----+--- Vout
                            /      |
             Vin---[R1]--(-)-+    [R2]
                        |          |
                        +----------+
   增益公式:  A_v = -\frac{R_2}{R_1}

3. 电压跟随器 (Voltage Follower)
             Vin-------(+)
                            \
                             >-----+--- Vout
                            /      |
                         (-)-+-----+
   增益公式:  A_v = 1  (输入阻抗极高，输出阻抗极低，作缓冲隔离)

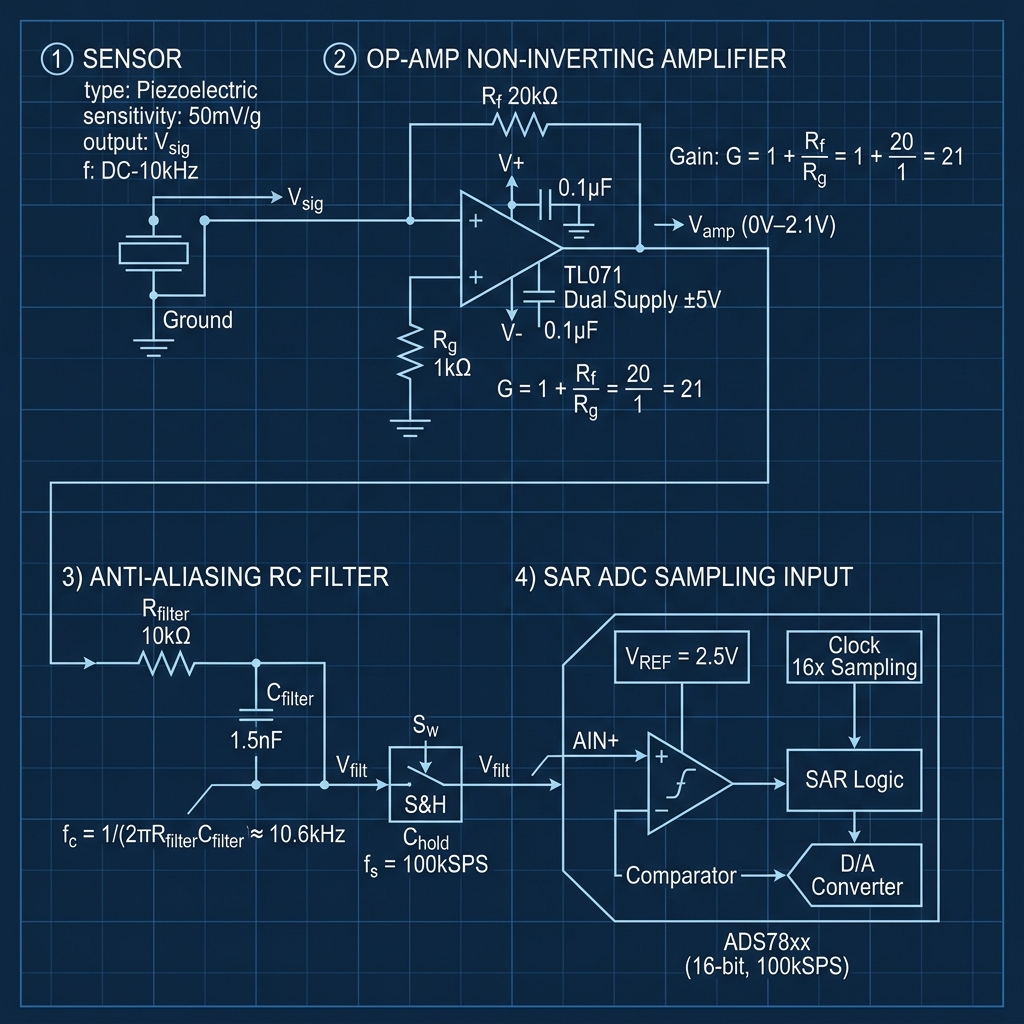

模拟信号链放大与 ADC 采样输入架构图解

2. 采样与量化：ADC 核心参数与公式​

模数转换器 (ADC) 的性能直接决定了采样系统的精度极限。

2.1 奈奎斯特采样定律 (Nyquist Theorem)​

要不失真地恢复连续信号，采样频率 fsf_s 必须大于信号最高频率成分 fmaxf_{max} 的 2 倍：

fs>2⋅fmaxf_s > 2 \cdot f_{max}

为防止高于 fs/2f_s / 2 的噪声混叠进有用信号带内，在 ADC 前级必须加抗混叠低通滤波器 (Anti-Aliasing Filter)。

2.2 量化分辨率与理想 SNR / ENOB​

NN 位理想 ADC 的最小可分辨率电压 (LSB)：

VLSB=VREF2NV_{LSB} = \frac{V_{REF}}{2^N}
  • 12位 ADC，参考电压 VREF=3.3VV_{REF} = 3.3\text{V}，则 1 LSB=3.34096≈0.805mV1 \text{ LSB} = \frac{3.3}{4096} \approx 0.805\text{mV}。

理想 NN 位 ADC 的理论最大信噪比 (SNR)：

SNRideal=6.02⋅N+1.76 dB\text{SNR}_{ideal} = 6.02 \cdot N + 1.76 \ \text{dB}

在实际电路中，受温漂、电路噪声和参考源杂波影响，实际表现用有效位数 (ENOB) 评估：

ENOB=SINAD−1.766.02\text{ENOB} = \frac{\text{SINAD} - 1.76}{6.02}

3. 典型 ADC 架构选型​

ADC 架构采样速率分辨率优点缺点典型应用场景
SAR (逐次逼近型)中~高 (100 kSPS ~ 10 MSPS)8 ~ 18 位无流水线延迟、功耗低、性价比高采样率不如 Flash，精度不如 Σ−Δ\Sigma-\Delta工业控制、MCU 内置 ADC、传感器采样
Σ−Δ\Sigma-\Delta (Sigma-Delta)低~中 (SPS ~几 MSPS)16 ~ 32 位极高精度、过采样抗噪能力强延迟较大、带外噪声高精密称重、医疗心电、高精度温度测量
Flash (并行比较型)极高 (> 1 GSPS)6 ~ 8 位转换速度极快占用芯片面积大、功耗高、成本昂贵高速示波器、雷达信号处理

4. 模数转换关键电路设计细节​

4.1 基准参考电压源 (VREF)​

ADC 的参考电压决定了量的标尺。绝对不能直接使用主电源 (如 3.3V/5V) 作为 ADC 基准电压！主电源上有各种开关噪声与负载波动，会导致 ADC 采样数据剧烈跳动。必须使用低温漂、高精度的基准芯片 (如 REF3030, TL431)。

4.2 驱动电路与采样电容电荷注入​

SAR ADC 内部包含一个采样保持开关和电容 (CsampleC_{sample})。当开关闭合瞬间，采样电容需要从外部吸收大量电荷，这会在输入端产生一个瞬态电流尖峰。

解决办法：在 ADC 输入脚前级配置 RC 驱动滤波网络 (如 22Ω + 1nF 贴片高精度 C0G 电容)，为采样电容提供即时补充电荷。
