EMC/ESD、可靠性与量产测试​

硬件产品从“实验室样机 (Prototype)”走入“工业级大批量生产 (Mass Production)”，难度往往上升一个数量级。本章将系统梳理电磁兼容 (EMC)、静电防护 (ESD)、器件降额 (Derating) 以及 产线自动化测试 (ATE/ICT) 的落地工程方法。

1. 电磁兼容 (EMC) 与电磁干扰 (EMI) 控制​

EMC (Electromagnetic Compatibility) 包含两大要求：

  1. EMI (Electromagnetic Interference)：电路对外辐射和传导的干扰能量要低于国家/国际标准（如 CE, FCC Class B）。
  2. EMS (Electromagnetic Susceptibility)：电路自身对外部静电、电快速瞬变脉冲群 (EFT)、雷击浪涌具有足够的抗扰度。

1.1 EMI 产生的三要素​

        [ 干扰源 ] ------------[ 耦合路径 ]------------> [ 敏感设备 ]
   (DCDC/开关MOS/晶振)      (传导/空间辐射/共模)         (ADC/MCU/传感器)

1.2 EMI 整改黄金三板斧​

  1. 源头抑制：
    • 开关 MOS 管栅极加小阻值电阻（如 10 Ω∼22 Ω10\,\Omega \sim 22\,\Omega）减缓开关边沿 dv/dtdv/dt，降低高频振荡。
    • 在 DCDC 开关节点 SW 加 RC 阻尼钳位回路 (Snubber Circuit: R∼4.7 Ω+C∼1nFR \sim 4.7\,\Omega + C \sim 1\text{nF})。
  2. 切断路径：
    • 在差分高速信号（USB, CAN）接口处串联共模电感 (Common Mode Choke)。
    • 使用磁珠 (Ferrite Bead) 隔离数字电源与模拟电源 (AVDDAVDD)。
  3. 敏感屏蔽：
    • 屏蔽罩 (Shielding Can) 将射频或敏感模拟前端整体包覆并多点接地。

2. ESD 静电防护电路设计​

静电放电 (ESD) 具有电压极高 (几千伏至几万伏)、上升沿极陡 (< 1ns)、能量瞬态大的特点，极易直接击穿芯片敏感端口。

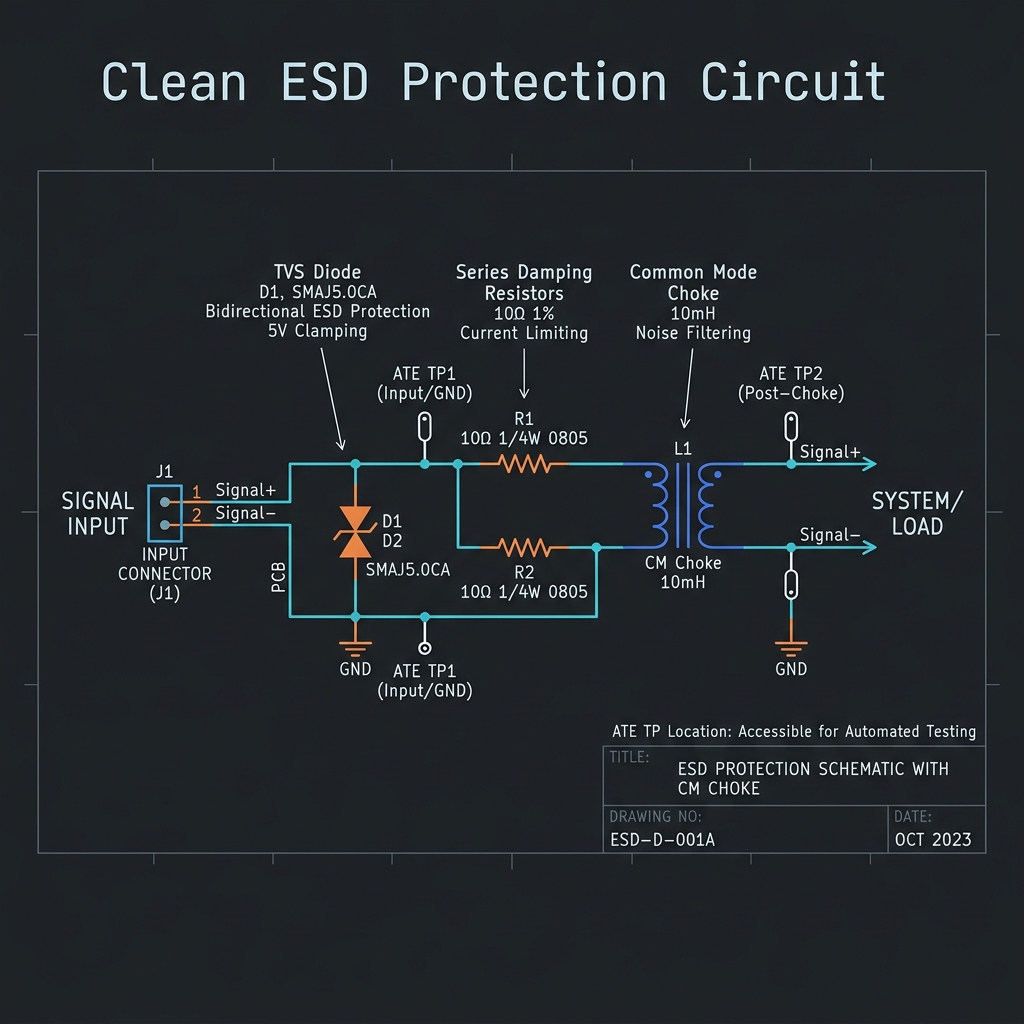

                    经典外设接口 ESD 保护电路

   外部接插件                                    后级 IC 引脚
   (如 USB D+) ----+------------[ 10Ω 电阻 ]--------> (MCU GPIO)
                   |
                [ TVS 管 ]
                   |
                  GND

外设接口 ESD 保护与防浪涌滤波电路图解

2.1 TVS 管选型四大黄金参数​

  • 反向截止电压 VRWMV_{RWM}：必须略大于线路正常工作的最大电压（如 3.3V 信号线选 VRWM=5VV_{RWM} = 5\text{V} 的 TVS）。
  • 击穿电压 VBRV_{BR}：TVS 开始动作导通的电压。
  • 钳位电压 VCV_C：在大冲击电流下 TVS 端的最大残压，VCV_C 必须小于后级被保护芯片的最高极限耐压！
  • 结电容 CjC_j：对于高速信号线（如 USB 3.0, HDMI），TVS 结电容必须极小 (<0.5pF< 0.5\text{pF})，否则会严重拉低信号边沿导致眼图闭合！

3. 可靠性设计与器件降额规范 (Derating)​

降额设计是将器件施加的应力（电压、电流、功率、温度）降到额定值以下，以大幅提高产品平均无故障时间 (MTBF)。

3.1 工业级常见器件降额矩阵​

器件类型应力参数降额等级 (常用 80% 降额规则)示例/建议
贴片电容 (MLCC)工作电压 VworkV_{work}50% ~ 70%5V 电源线上电容耐压至少选 10V10\text{V} 或 16V16\text{V}（规避 DC 偏置衰减）
功率 MOSFET漏源耐压 VDSV_{DS}75% ~ 80%24V 输入 Buck 拓扑中，MOSFET VDSV_{DS} 耐压选择 ≥40V∼60V\ge 40\text{V} \sim 60\text{V}
电阻器额定功率 PratingP_{rating}50%实际功耗 0.1W0.1\text{W} 的电阻，选用额定功率 ≥0.2W\ge 0.2\text{W} 的封装（如 0805）
铝电解电容纹波电流 / 温度温度降低 10∘C10^\circ\text{C}，寿命翻倍尽量选用 105∘C105^\circ\text{C} 长寿命高频低阻电容

4. 可制造性测试 (DFA/ATE) 与量产流程​

在产线批量装配阶段，为确保每一块出厂 PCB 都无焊接缺陷（短路、虚焊、错件），需要完善的自动化测试体系：

                      量产 ATE 自动化测试流程

  板卡上线 ---> ICT 针床测试 (线路短路/开路/电阻电容测定) ---> 烧录固件/校准 ---> FCT 功能测试 ---> 高低温老化 (Burn-In)
  • 测试点 (Test Point) 布置要求：
    • 测试点直径建议 ≥1mm\ge 1\text{mm} (40mil)，测试点间距 ≥2.54mm\ge 2.54\text{mm}，便于自动化针床探针接触。
    • 所有关键电源轨 (3.3V,5V,GND3.3\text{V}, 5\text{V}, GND)、SW 调试引脚、串口 TX/RX 和模拟采样节点均必须导出测试点。
