原理图设计与 PCB Layout 规范​

原理图决定电路逻辑的正确性，而 PCB Layout（印制电路板布局布线）则决定物理产品的性能、稳定性、EMC 电磁兼容性与生产良率。

1. 原理图规范与模块化设计​

规范的原理图应具备清晰的模块化结构，便于团队协同审图与后期排障：

                              原理图模块化架构

      +-----------------+      +-----------------+      +-----------------+
      |    电源树模块    | ---> |    主控 MCU     | ---> |    外设/传感器   |
      | (Input -> DCDC) |      | (Crystal/JTAG)  |      |  (I2C/SPI/ADC)  |
      +-----------------+      +-----------------+      +-----------------+
               |                        |
               v                        v
      +-----------------+      +-----------------+
      |    接口与保护   |      |    调试指示灯   |
      | (USB/TVS/Reset) |      |   & 按键模块    |
      +-----------------+      +-----------------+

1.1 原理图规范自查 Checklist​

  1. 电源去耦：芯片每个 VDD 引脚旁必须挂载去耦电容，并标明容值与封装。
  2. 引脚悬空处理：数字未用输入引脚必须上拉/下拉固定电平，防止高阻悬空引发功耗异常或振荡。
  3. 保护器件就近：TVS 管、ESD 防静电二极管、保险丝 (PPTC) 放置在紧靠接插件端口第一线。
  4. 关键网标明确：高频线、高压线、大电流线、模拟敏感信号明确标出 Net Name（如 ADC_IN_V1）。

2. PCB 层叠 (Stackup) 与参考平面​

对于 4 层板及以上结构，合理的层叠设计可以大幅降低回路电感，提供干净的信号回流路径 (Return Path)。

                  经典 4 层 PCB 层叠方案

          Top Layer   : 信号走线 (Signal 1) + 组件元件
          GND Layer   : 完整地平面 (Ground Plane) - 无切割
          Power Layer : 电源平面 (Power Plane) - 可按电压分块
          Bottom Layer: 信号走线 (Signal 2)

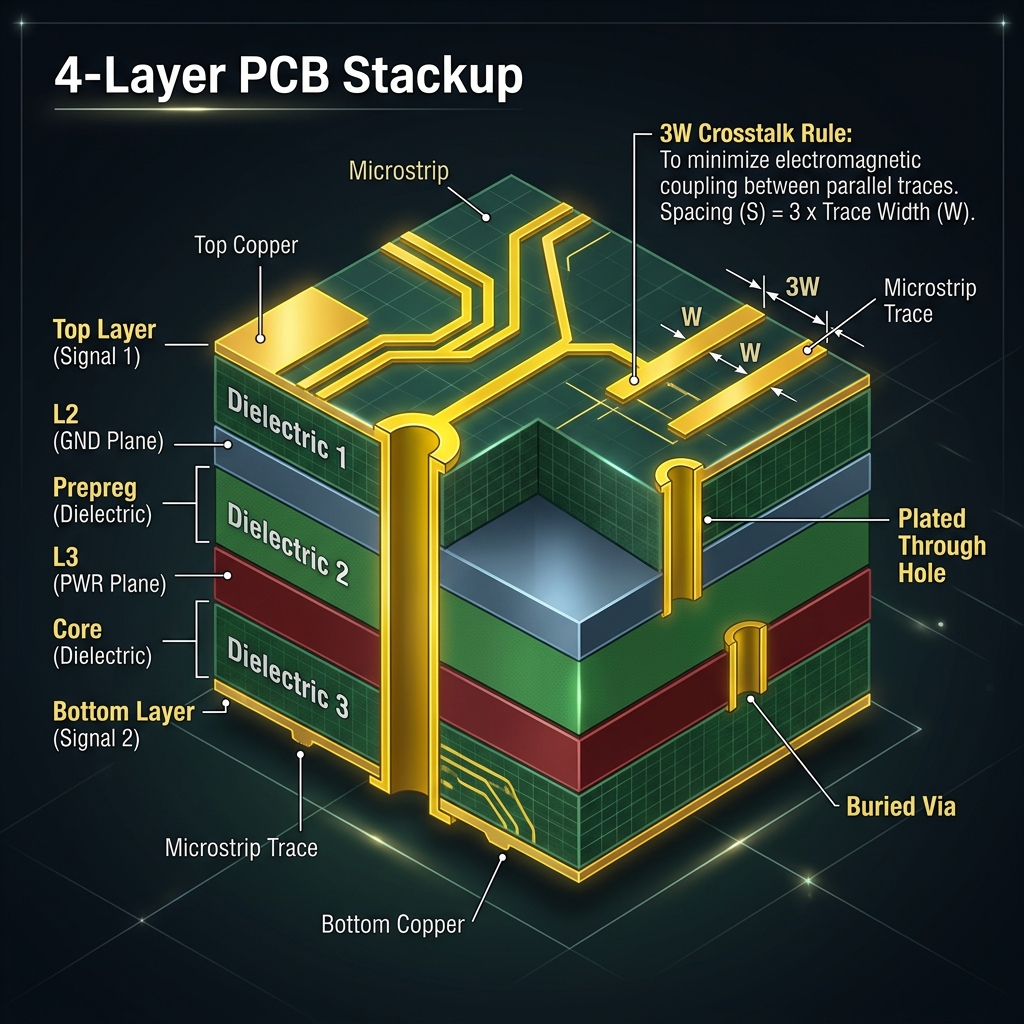

4 层 PCB 层叠与回流参考平面示意图

⚡ 信号回流原则 (Return Path)：高频信号电流总是沿着阻抗最小（即回路电感最小）的路径返回源端，这个路径就是信号走线正下方的参考地平面。切忌在参考地平面上开大长缝切割走线，否则会导致回流路径绕远，产生巨大环路辐射！

3. PCB 布局布线黄金法则​

3.1 布局 (Layout) 优先级顺序​

接口保护 (TVS) ---> 电源主干电路 (DCDC/LDO) ---> 主控核心芯片 (MCU/FPGA) ---> 高速晶振 ---> 模拟敏感信号

3.2 布线 (Routing) 关键规范​

  • 走线角度：严禁出现 90∘90^\circ 直角走线（直角突变会导致传输线阻抗不连续，产生高频信号反射）。应采用 135∘135^\circ 钝角折线或弧形转角。
  • 过流线宽计算 (IPC-2221)：
    • 1oz 铜厚（约 35 μm35\ \mu\text{m}）下，表层走线温升 10∘C10^\circ\text{C} 时，1mm (约 40mil) 线宽安全通过约 1.5A ~ 2A 电流。
  • 3W 原则 (降低并行走线串扰)： 两平行走线中心距 S≥3WS \ge 3W（WW 为走线宽度）时，可抑制 70%70\% 的电场串扰；若要达到 98%98\% 的抑制，需满足 10W10W 原则。
                       3W 走线串扰控制原则

                     |<- W ->|          |<- W ->|
                    +---------+        +---------+
                    |  走线A  |        |  走线B  |
                    +---------+        +---------+
                     |<------- S >= 3W ------->|
  • 阻抗匹配：
    • USB 2.0 差分信号：90 Ω±10%90\,\Omega \pm 10\%
    • Ethernet / HDMI 差分对：100 Ω±10%100\,\Omega \pm 10\%
    • 射频 / 50Ω 天线走线：50 Ω50\,\Omega 单端微带线

4. 可制造性设计 (DFM) 与测试点 (DFA)​

  • 贴片焊盘与工艺：最小线宽/线距（如常规板厂 4mil/4mil4\text{mil}/4\text{mil}，高密板 3mil/3mil3\text{mil}/3\text{mil}）。
  • 泪滴 (Teardrop)：在走线与过孔 (Via) 接合处添加泪滴，增强过孔机械拉拔力，防止热胀冷缩断裂。
  • 散热铜皮 (Thermal Relief)：在连接到大面积电源/地铜皮的焊盘上使用“十字花形”散热铜皮，防止手工焊接或回流焊时热量被大铜皮迅速抽走导致虚焊。
