电路基础入门

欢迎来到硬件工程师的第一站！许多初学者在刚接触电子电路时，容易被繁杂的公式和符号劝退。本章将用直观的水流模型（物理类比）带你快速建立对“电压、电流、电阻、功率”以及核心电路拓扑的直观认知。

---

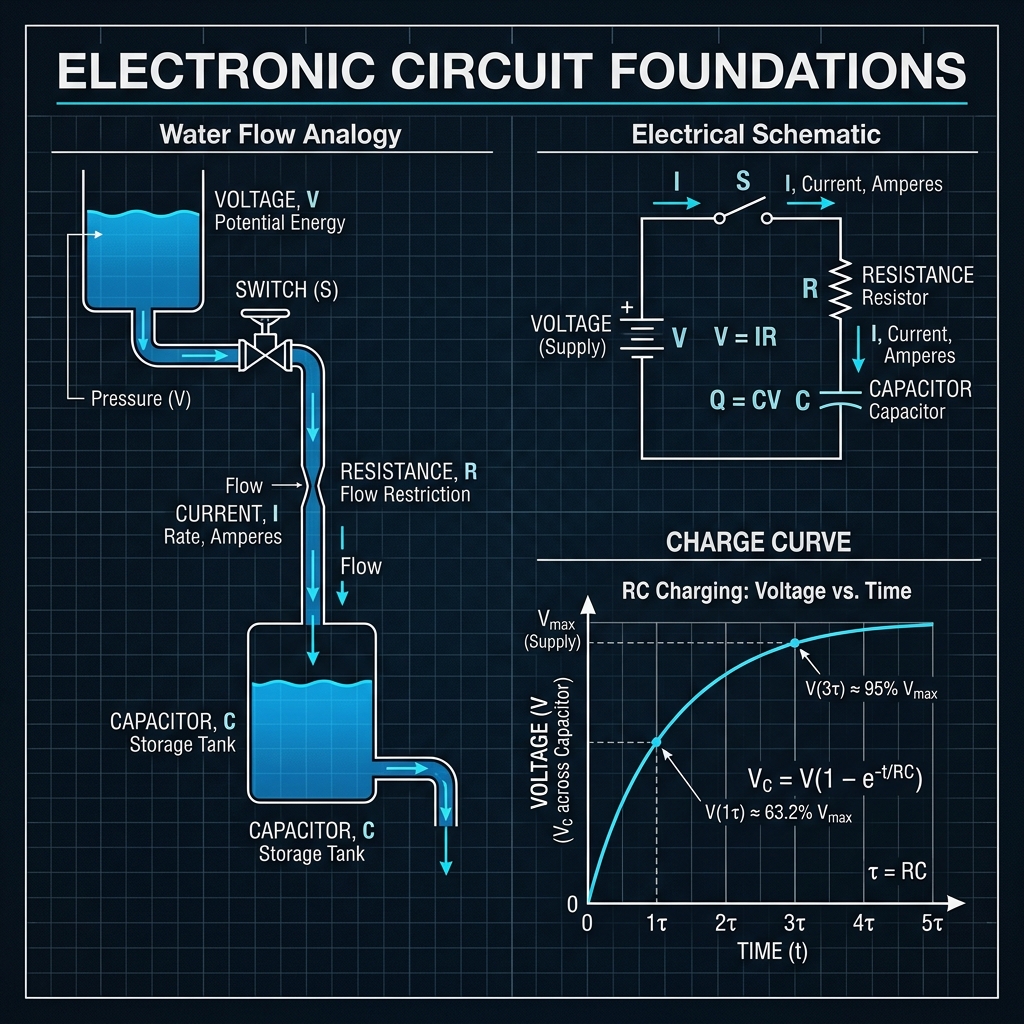

1. 物理类比：水流模型与四大基本物理量

理解电路最快的方法，就是把它类比为闭合的水利循环系统：

       +-----------------------------------+
       |   水泵 (电源 V) - 产生水压差       |
       +-----------------+-----------------+
                         |
                         v  水流 (电流 I)
                         |
                +--------+--------+
                |  水轮机/管道狭窄 |  (电阻 R) - 消耗能量
                +--------+--------+
                         |
                         v
       +-----------------+-----------------+
       |         蓄水池/水渠 (地线 GND)     |
       +-----------------------------------+

1.1 四大核心参数解析

物理量	符号	单位	水流模型类比	硬件工程物理意义
电压 (Voltage)	$V$	伏特 (V)	水压/水位差	驱动电荷移动的电势差。没有电势差，电荷就不会定向流动。
电流 (Current)	$I$	安培 (A)	水流流量	单位时间内通过导线横截面的电荷量 ($1\text{A} = 1\text{C/s}$)。
电阻 (Resistance)	$R$	欧姆 ($\Omega$)	水管阻力/阀门开度	阻碍电流流动的物理特性。管道越细、越长，阻力越大。
功率 (Power)	$P$	瓦特 (W)	水轮机做功功率	单位时间内电路消耗或转化的能量 ($1\text{W} = 1\text{J/s}$)。

---

2. 欧姆定律与功率计算

2.1 欧姆定律 (Ohm's Law)

欧姆定律是所有模拟与数字电路分析的绝对基石：

$$V = I \cdot R \quad \Longleftrightarrow \quad I = \frac{V}{R} \quad \Longleftrightarrow \quad R = \frac{V}{I}$$

2.2 功率与热损耗公式

功率表示单位时间内产生的功或热量：

$$P = V \cdot I = I^2 \cdot R = \frac{V^2}{R}$$

💡 小白实战必看：在选择电阻贴片封装（如 0603, 0805, 1206）时，必须计算电阻上消耗的实际功率 $P$。如果 $P$ 超过了器件额定功率（例如 0603 常用额定功率为 $1/10\text{W} = 0.1\text{W}$），电阻就会过热发烫甚至烧毁！通常工程上要求额定功率至少为实际功率的 2 倍（50% 降额原则）。

---

3. 分压电路与分流电路

3.1 电阻分压网络 (Resistor Divider)

分压电路是传感器信号采样、MCU ADC 采集、分压反馈稳压最常用的电路：

           Vin (+5V)
             |
            [R1] (10kΩ)
             |
             +-----> Vout (ADC 采样点)
             |
            [R2] (10kΩ)
             |
            GND (0V)

分压计算公式：

$$V_{out} = V_{in} \cdot \frac{R_2}{R_1 + R_2}$$

• 工程实例：若 $V_{in} = 5\text{V}$，$R_1 = 10\text{k}\Omega$，$R_2 = 10\text{k}\Omega$，则：

$$V_{out} = 5\text{V} \cdot \frac{10}{10 + 10} = 2.5\text{V}$$

⚠️ 工程师陷阱警告（负载效应）：如果接在 $V_{out}$ 后面的芯片（如 MCU 引脚）输入阻抗不够高（例如输入阻抗 $R_L$ 与 $R_2$ 相当），$R_2$ 与 $R_L$ 将形成并联，$V_{out}$ 电压会明显拉低！因此，分压电阻取值需兼顾静态功耗与后级输入阻抗。

3.2 串联与并联等效电阻

• 串联电路：电流处处相等，总电压等于各分电压之和。

$$R_{eq} = R_1 + R_2 + \cdots + R_n$$

• 并联电路：电压处处相等，总电流等于各支路电流之和。

$$\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n} \quad \left(\text{两电阻并联：} R_{eq} = \frac{R_1 \cdot R_2}{R_1 + R_2}\right)$$

---

4. 动态响应：RC 与 RL 响应

电阻只消耗电能，而电容 (C) 与 电感 (L) 是储能器件。它们对电压/电流的变化产生响应延时。

4.1 RC 一阶充放电响应

• 电容两端电压不能突变（电场储能）。
• 时间常数 $\tau$：

$$\tau = R \cdot C$$

经过 $1\tau$ 时间，电容电压充至最大值的约 $63.2\%$；经过 $5\tau$ 时间，充放电过程基本完成 ($>99.3\%$)。

电压 V
 |         /--- 充至 99.3% (5τ)
 |        /
 |       /  <- 63.2% (1τ)
 |      /
 +------------------------> 时间 t
        τ    5τ

• 经典应用：MCU 复位电路（上电低电平/高电平延时）、按键硬件去抖动。

4.2 RL 一阶电路响应

• 电感中的电流不能突变（磁场储能）。
• 时间常数 $\tau$：

$$\tau = \frac{L}{R}$$

• 经典应用：开关电源中的储能滤波、续流二极管保护回路。

---

5. 初学者四大坑（小白避坑指南）

1. 混淆“标称电压”与“实际耐压”： 电容接在 $5\text{V}$ 电源线上，不能选 $6.3\text{V}$ 额定耐压电容（DC 偏置效应会导致容值大幅衰减），建议至少选择 $10\text{V}$ 或 $16\text{V}$ 耐压。
2. 忽略了“参考地 GND”的阻抗： 地线不是绝对的 0V！走线过长过细时，大电流流动会在地线上产生压降（地弹），干扰敏感的模拟信号。
3. 只计算稳态，不考虑瞬态冲击： 电源刚通电瞬间存在上电浪涌电流（Inrush Current），没有保护回路极易击穿前级输入 MOS 或保险丝。
4. 分压电阻选值过大/过小： 选 $\Omega$ 级：静态功耗太大（$P=V^2/R$ 烧热）；选 $\text{M}\Omega$ 级：极易受环境噪声干扰和后级输入阻抗拉低。
