无源器件与数字基础

在真实硬件电路中，没有真正的“理想器件”。电阻有寄生电感，电容有寄生电阻 (ESR)，导线在高速下会变成电感。本章将带你深入了解最核心的无源器件（Resistor, Capacitor, Inductor, Crystal）特性及数字电路通信接口底盘。

1. 三大基础无源器件深入剖析

1.1 电容器 (Capacitor)

电容的根本特性是**“通交流，阻直流；通高频，阻低频”**。容抗计算公式：

X_C = \frac{1}{2\pi f C}

当信号频率 $f \to 0$ （直流），容抗 $X_C \to \infty$ （断路）；当频率 $f$ 很低或很高时，容抗会有巨大变化。

常见电容材质与选型对比

电容材质	优点	缺点	典型应用场景
陶瓷电容 (MLCC)	极低 ESR/ESL、体积小、频率响应好	具有 DC 偏置效应（电压越高容值下降）、易微裂	芯片去耦、高频滤波、匹配电路
铝电解电容	单位体积容量极大、成本低	ESR 较高、寿命受温度影响大、有极性	电源输入大容量平滑滤波
钽电容 (Tantalum)	容值大、温度特性好、无 DC 偏置	击穿容易冒烟起火（失效模式差）、成本较高	高要求电源输出滤波、航空/工业控制

           实际电容等效物理模型 (寄生参数)

           +---[ ESR ]---[ ESL ]---(  C  )---+
           |   等效串联   等效串联   理想电容  |
           |     电阻       电感             |
           +---------------------------------+

⚡ 旁路 (Bypass) 与去耦 (Decoupling) 区别：

旁路电容：把输入信号中的高频干扰“旁路”过滤到地。

去耦电容：放置在芯片电源引脚旁，当 IC 内部晶体管快速开关需要瞬态大电流时，由去耦电容就近提供电荷，防止电源线上出现电压塌陷（Voltage Dip）。典型搭配为 0.1µF (100nF) MLCC + 10µF 电容 组合。

1.2 电感器 (Inductor) 与磁珠 (Ferrite Bead)

电感的根本特性是**“通直流，阻交流；通低频，阻高频”**。感抗计算公式：

X_L = 2\pi f L

电感 vs 磁珠

电感：储能器件。主要用于 DCDC 开关电源储能、LC 低通滤波。
磁珠：耗能器件。高频下等效为电阻，将高频噪声转化为热能散发掉。常用于 EMI 抑制、电源高频隔离。

1.3 晶体振荡器 (Crystal)

晶振是数字系统的“心脏”，为 MCU/FPGA 提供极精准的时钟基准。

                    外部无源晶振典型电路

                   +-------------------+
                   |   MCU (OSC_IN/OUT)|
                   +----+---------+----+
                        |         |
                       [R_f]     [R_s]
                        |         |
                      +-+---------+-+
                      |  [ 晶体 X1 ] |
                      +-+---------+-+
                        |         |
                       [C1]      [C2]
                        |         |
                       GND       GND

负载电容计算：

C_L = \frac{C_1 \cdot C_2}{C_1 + C_2} + C_{stray}

其中 $C_{stray}$ 为 PCB 板走线寄生电容（通常取 $2 \sim 5\text{pF}$ ）。若晶振标称 $C_L = 12\text{pF}$ ，取 $C_1 = C_2 = 18\text{pF} \dots 22\text{pF}$ 。

2. 数字电路电平标准与三态门

数字电路用电压区间表示逻辑 0 和 1。常见的电平标准有 5V TTL/CMOS, 3.3V LVTTL/LVCMOS, 1.8V/1.2V 等。

2.1 信号门限电压 ( $V_{IH}, V_{IL}, V_{OH}, V_{OL}$ )

$V_{OH}$ (Output High)：输出高电平最低电压。
$V_{OL}$ (Output Low)：输出低电平最高电压。
$V_{IH}$ (Input High)：输入高电平认定最低电压。
$V_{IL}$ (Input Low)：输入低电平认定最高电压。

防干扰噪声容限 (Noise Margin)： $NM_H = V_{OH} - V_{IH}$ ，电压差越大，抗干扰能力越强。

3. 三大基础数字通信总线对比 (UART, I2C, SPI)

硬件开发中最常碰到的三种板级通信接口：

1. UART (异步串口):
   TX ----------------------------> RX
   RX <---------------------------- TX
   GND --------------------------- GND

2. I2C (双线开漏总线):
   VCC ---[R_pull]---+---[R_pull]---+
                     |              |
   SDA --------------+--------------+----> (开漏拉低/释放)
   SCL --------------+--------------+----> (时钟线)

3. SPI (四线高速总线):
   SCLK ---------------------------> SCLK (时钟)
   MOSI ---------------------------> MOSI (主机输出从机输入)
   MISO <--------------------------- MISO (主机输入从机输出)
   CS   ---------------------------> CS   (片选)

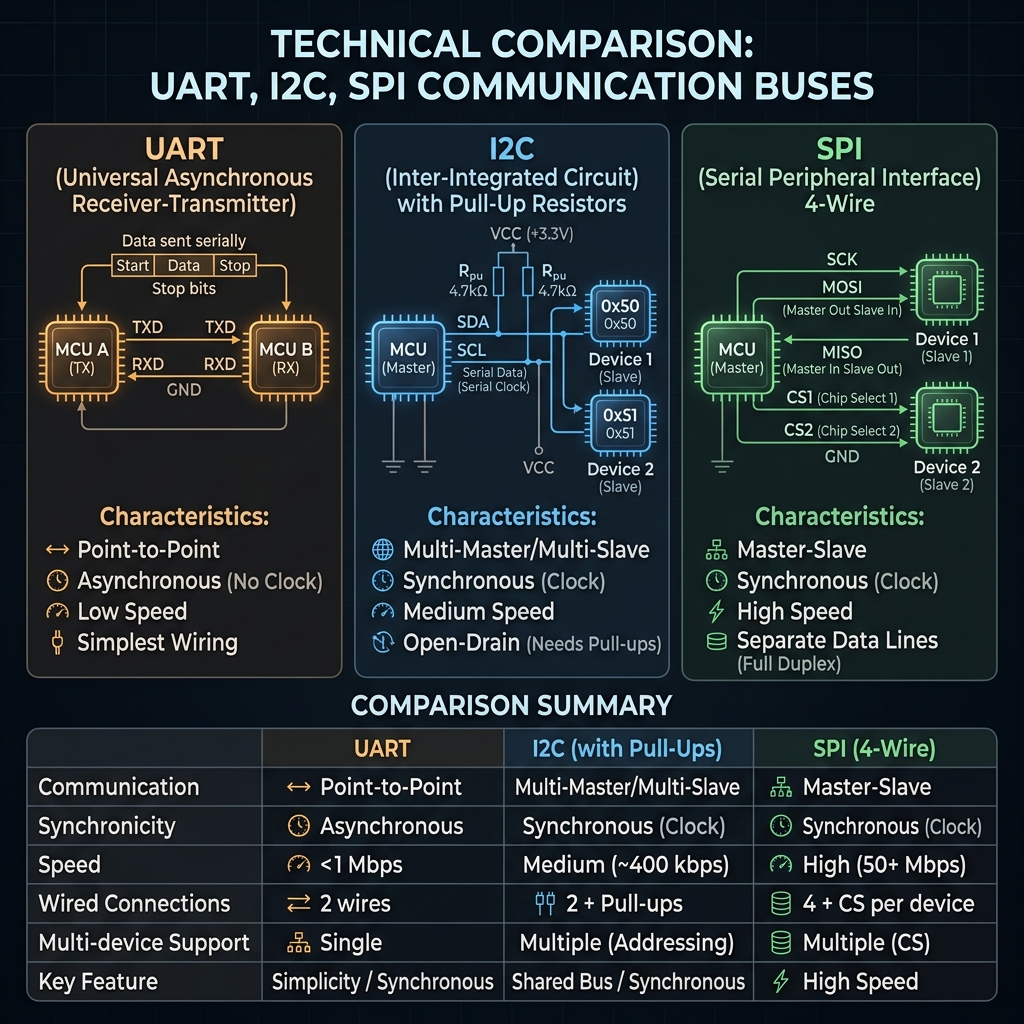

三大基础数字总线拓扑与开漏上拉图解

3.1 接口特性全方位对比

特性	UART	I2C	SPI
信号线数量	2 线 (TX, RX) + GND	2 线 (SDA, SCL) + GND	4 线 (SCLK, MOSI, MISO, CS)
同步方式	异步 (需约定波特率)	同步 (包含时钟线)	同步 (包含时钟线)
通信模式	全双工	半双工	全双工
拓扑结构	点对点	一主多从（通过 7位/10位物理地址寻址）	一主多从（通过独立 CS 引脚选择）
驱动电路	推挽 (Push-Pull)	开漏 (Open-Drain) + 外部上拉电阻	推挽 (Push-Pull)
典型速率	115.2 kbps ~ 3 Mbps	100 kbps (Standard), 400 kbps (Fast), 3.4 Mbps	10 Mbps ~ 100 Mbps+

💡 开漏 (Open-Drain) 与上拉电阻： I2C 接口总线采用开漏输出，芯片内部 MOS 管只能把总线“拉低到地”，不能“主动输出高电平”。高电平完全靠外部上拉电阻 (Pull-up Resistor, 常取 2.2kΩ ~ 10kΩ) 拉高。这种机制天然支持线与 (Line-AND) 和多主控仲裁。
